Обычный светоизлучающий диод представляет собой полупроводниковое устройство, способное формировать оптическое излучение в момент, когда через него пропускается электрический ток. С другой стороны, светодиоды, выполненные по технологии COB (Chip On Board), появились значительно позже, но уже успели зарекомендовать себя, как надёжные устройства, пригодные для использования в различных осветительных приборах.
Когда были созданы мощные светодиоды SMD (Surface Mounting Device), приобрёл актуальность вопрос наращивания их светоотдачи с возможностью выработки рассеянного света. В процессе совершенствования светодиодов появилась концепция, в рамках которой предлагалось размещать на плату в едином корпусе несколько кристаллов. Дальнейшая деятельность разработчиков была связана с уменьшением размера кристаллов, а не с попытками увеличения их мощности.

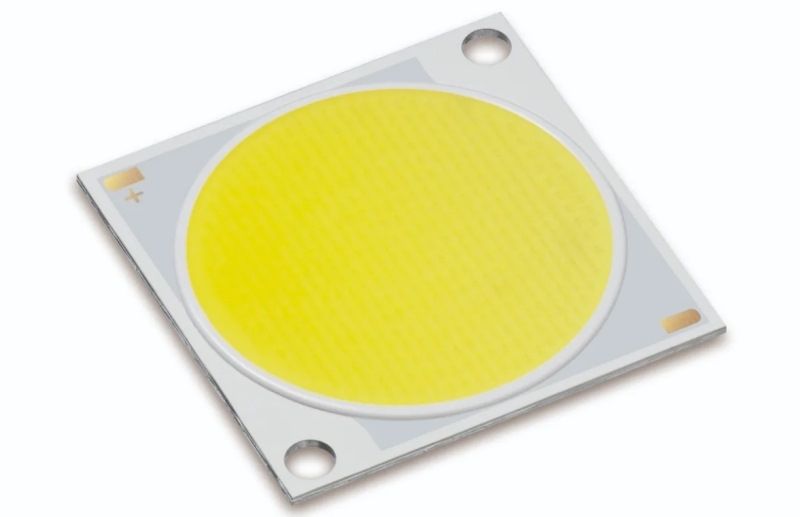

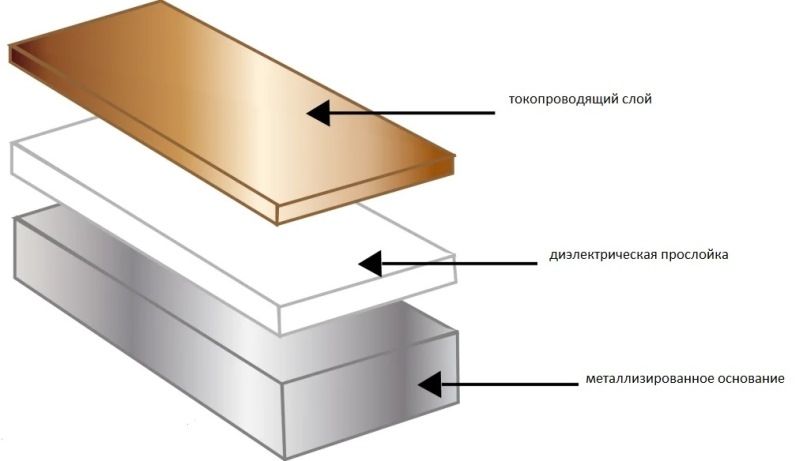

В результате таких экспериментов исследователям и удалось получить COB-светодиод, имеющий одно основание, на плоскости которого размещено несколько маленьких чипов. Что касается используемой печатной платы, то в её основе имеется металлизированный слой. В целом же, печатная плата имеет три слоя:
Стоит отметить, что основание изготавливают из металла с хорошим показателем теплопроводности. Это говорит о том, что данный слой, помимо основной функции, выполняет роль радиатора, т.е. рассеивает вырабатываемое в процессе функционирования устройства тепло.
Для объединения светодиодов с платой используется адгезив, после чего они соединяются между собой. В завершающей стадии изделие покрывается слоем люминофора. Такой подход позволяет производить COB-матрицы, формирующие луч рассеянного равномерного света без необходимости включения в конструкцию иных оптических изделий. Кроме того, технология делает возможным создание матриц практически любой формы по достаточно невысокой стоимости, что также немаловажно для производителей.
Если рассматривать процесс подготовки COB-матрицы подробнее, то он начинается с нанесения тонкого слоя адгезива, делающего возможным соединение светодиодов за счёт поверхностного сцепления с основанием. Стоит отметить, что слой должен быть нанесён таким образом, чтобы обеспечить надёжное соединение LED-кристаллов и равномерный отвод тепловой энергии. Добиться этого удалось за счёт внедрения технологии магнетронного распыления, которая помогла получить первые экземпляры плат Multi Chip On Board, т.е. с многочисленными кристаллами на едином основании.
В дальнейшем на поверхности основы устанавливаются чипы, а затем поверхность подвергается очистке от любых посторонних частиц. На следующем этапе осуществляется электрическое соединение светодиодов, после чего остаётся лишь нанести люминофор.

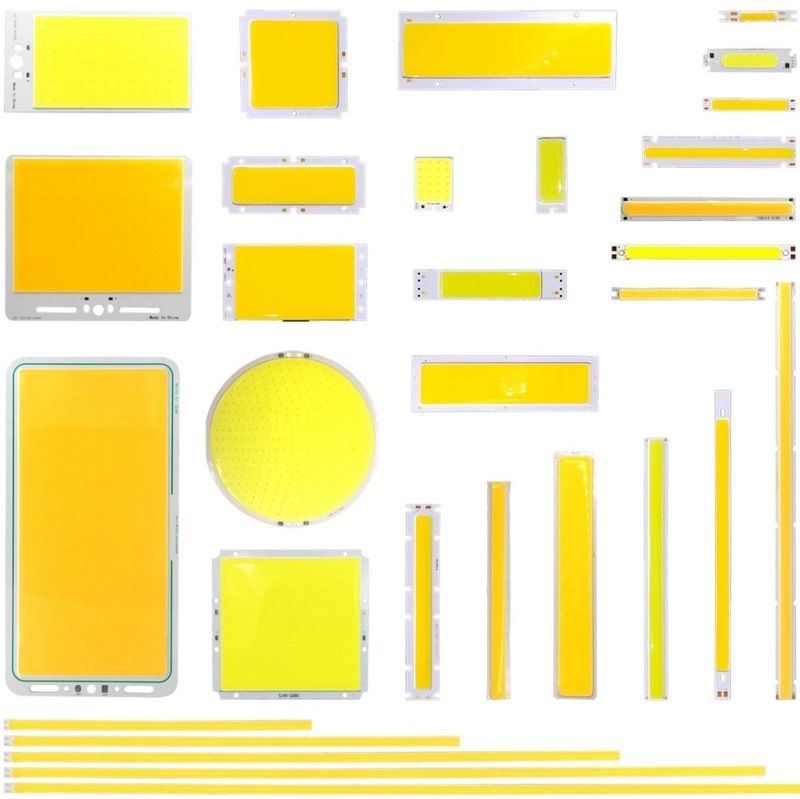

Что касается сильных сторон COB-матриц, то в первую очередь следует сказать о высокой универсальности. Производители могут создавать COB-матрицы любых размеров, дополняя их всеми необходимыми функциональными элементами. Это означает, что изделие такого типа может быть изготовлено для осветительного прибора любой формы. Кроме того, при необходимости можно с лёгкостью заменять элементы, вышедшие из строя в процессе эксплуатации.
Ещё одним плюсом является равномерный рассеянный свет, излучаемый COB-светодиодами. Благодаря этому предметы, освещаемые светильником или фонарём на COB-светодиодах, имеют выраженные светотеневые границы. Важно и то, что COB-матрицы имеют неплохие показатели светоотдачи. Так, в некоторых случаях эта характеристика достигает отметки в 165 лм/вт.
Главным недостатком COB-матриц является их непригодность к ремонту. Это означает, что при выгорании хотя бы одного чипа придётся осуществлять замену всей матрицы целиком.
В качестве примера фонаря на COB-светодиодах можно рассмотреть Focusray 1062, о котором мы рассказывали недавно. Он неплохо защищён от внешнего воздействия, выдаёт рассеянный равномерный свет и отлично подойдёт для освещения участка во время отдыха в загородном доме или на даче, места туристической стоянки в походе и т.д.
Подводя итог можно сказать, что COB-светодиоды выглядят весьма перспективно. Несмотря на то, что сейчас они не слишком распространены, в будущем, вероятно, ситуация изменится в их пользу. Даже если они не найдут широкого применения в фонариках, то уж наверняка отлично подойдут для уличного освещения, ламп и некоторых других осветительных приборов.
